Cavi solari Produttori

La nostra gamma di cavi solari e dove si adatta ogni tipo

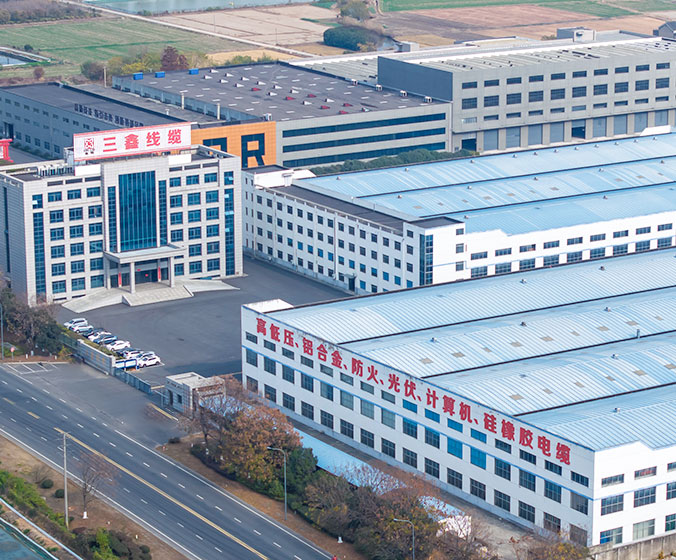

Produciamo cinque famiglie di cavi solari core dalla nostra fabbrica a Yixing, Jiangsu, coprendo la stringa CC, l'homerun dell'array e le connessioni lato inverter di un sistema fotovoltaico. Ogni famiglia è posizionata rispetto a uno specifico regime di certificazione, classe di tensione e ambiente di installazione, quindi il prodotto corretto viene selezionato dallo standard di progetto piuttosto che da un catalogo generico.

Costruzione del conduttore, dell'isolamento e della guaina

I nostri cavi solari utilizzano rame elettrolitico stagnato conforme a IEC 60228 Classe 5, che mantiene la trasmissione a bassa perdita per lunghi periodi di servizio e resiste all'ossidazione sulla superficie del conduttore. L'isolamento e la guaina sono composti reticolati con fasci di elettroni applicati come una struttura a doppio strato, che conferisce al cavo la resistenza ai raggi UV, all'ozono, alla temperatura e all'umidità richiesta dal cablaggio CC esterno.

• Conduttore: Rame ricotto stagnato, cordatura flessibile di Classe 5 per raggi di curvatura stretti e terminazione sul campo.
• Isolamento: Poliolefina reticolata con fascio di elettroni, design a doppio strato per isolamento elettrico e stabilità termica.
• Guaina: Compound reticolato esente da alogeni, ritardante la fiamma, con resistenza ai raggi UV e agli agenti atmosferici.
• Intervallo di temperatura: Installazione fissa da -40 °C a 90 °C, temperatura massima del conduttore 120 °C.
• Prestazione al fuoco: EN 60332-1-2 resistenza alla propagazione della fiamma.
• Vita utile: Costruzione e materiali selezionati per una durata prevista del sistema fotovoltaico di 25 anni.

Specifiche critiche e opzioni di configurazione

Costruiamo cavi solari con sezioni trasversali da 1,5 mm² a 35 mm², con equivalenti AWG da 14 AWG a 6 AWG sulla famiglia UL 4703. La tabella seguente riassume le dimensioni del conduttore, dell'isolamento e della guaina che determinano la caduta di tensione, la capacità di trasporto di corrente e lo spazio di installazione.

Le scelte di configurazione includono il colore della guaina nera o rossa per l'identificazione della polarità, la struttura single-core o twin-core e valori di tensione da 1,0 kV a 2,0 kV CC a seconda della famiglia di certificazione. Il raggio di curvatura minimo è 4 volte il diametro complessivo per l'installazione fissa e 5 volte per l'instradamento flessibile, che regola la disposizione delle passerelle portacavi e la distanza dei connettori sui sistemi con inseguitore e sul tetto.

Applicazione adatta a tutti i tipi di progetti fotovoltaici

I cavi solari operano nella parte più difficile di un sistema fotovoltaico: esposti ai raggi UV diretti, ai cicli termici, alla pioggia, alla neve e all'ozono e spesso instradati attraverso spigoli vivi e strutture in movimento. Le nostre costruzioni sono selezionate per adattarsi all'ambiente di installazione piuttosto che a una singola specifica generica.

• Impianti a terra: I lunghi homerun DC beneficiano di conduttori da 10 mm² a 35 mm² per mantenere la caduta di tensione entro la soglia di progettazione dell'1–3%.
• Tetti commerciali e industriali: I conduttori flessibili di Classe 5 e i raggi di curvatura stretti si adattano a percorsi di vassoi ristretti e percorsi di corde brevi.

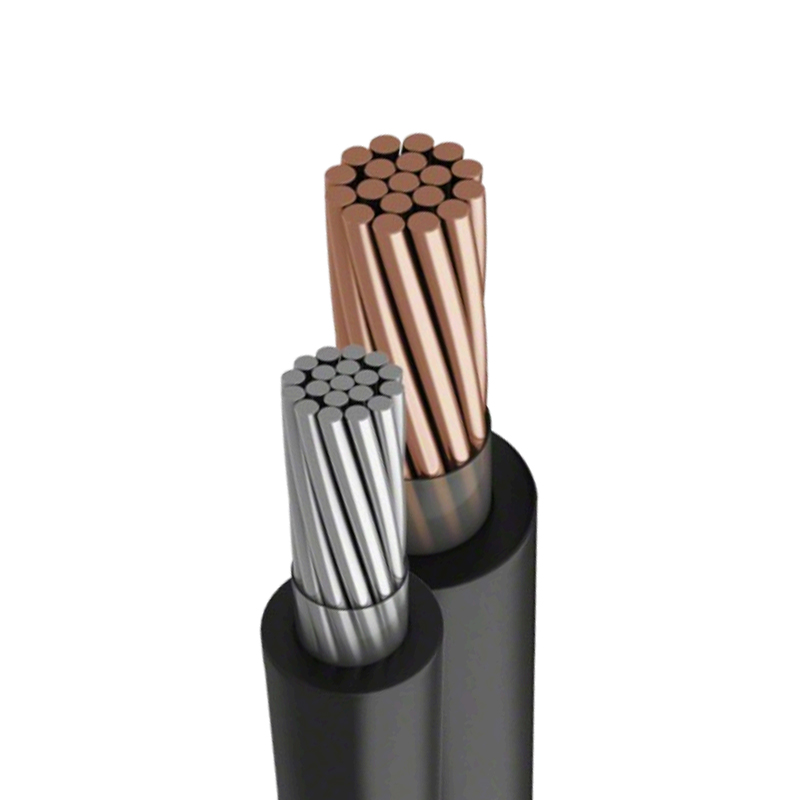

• Tetti residenziali: I cavi H1Z2Z2-K da 4 mm² e 6 mm² corrispondono alle correnti di stringa comuni e alle dimensioni dei connettori dell'inverter.

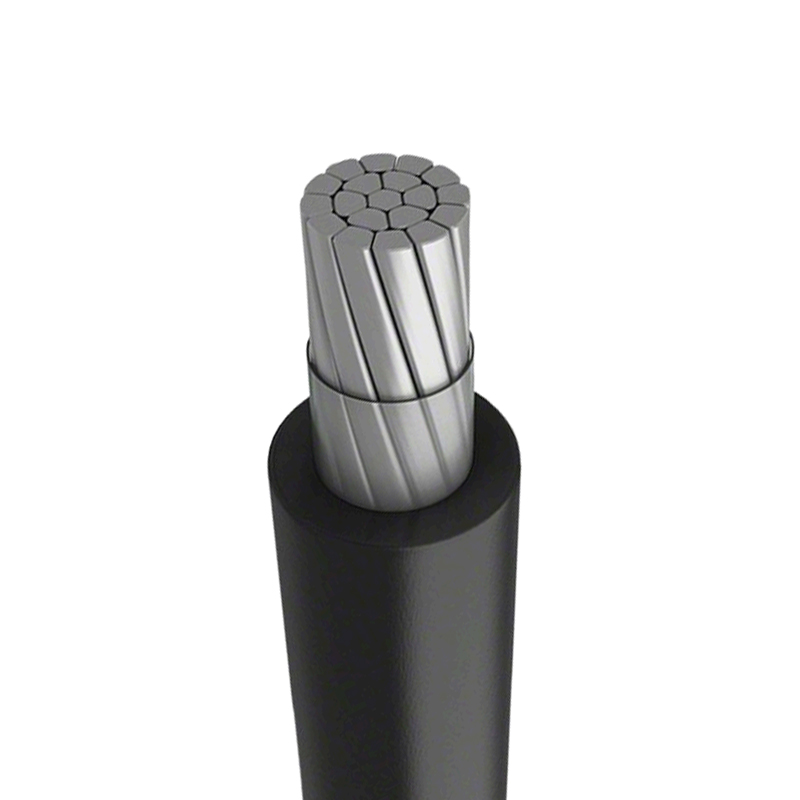

• Tracker e sistemi galleggianti: Le costruzioni twin-core e flessibili tollerano movimenti e flessioni ripetuti.
• Architetture da 2000 V: UL 4703 PV Wire supporta progetti CC ad alta tensione di prossima generazione.

Controllo qualità e test di accettazione

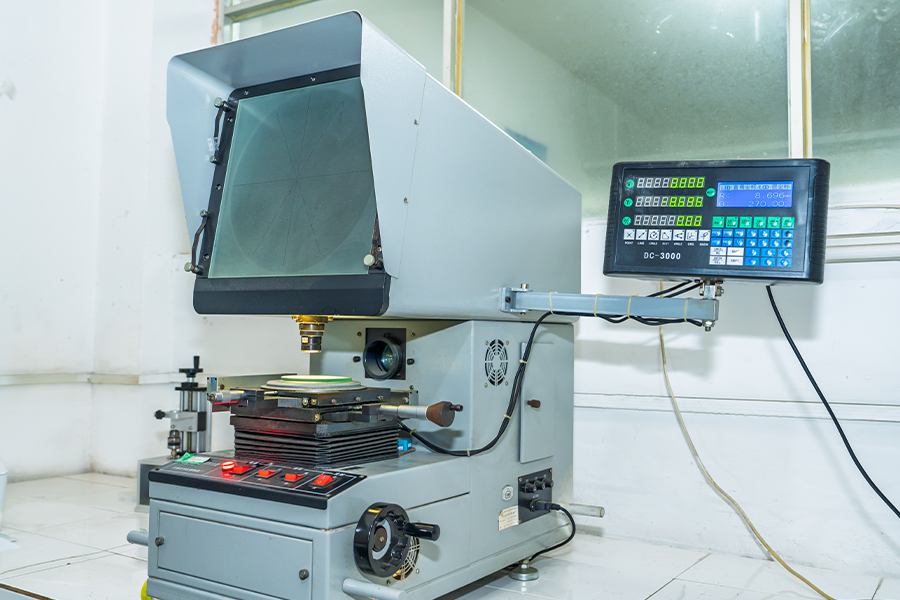

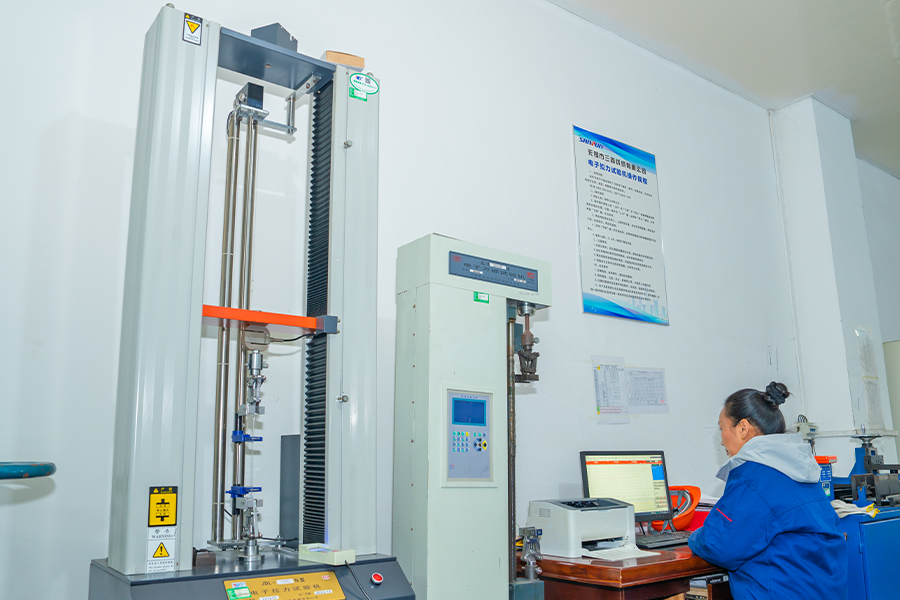

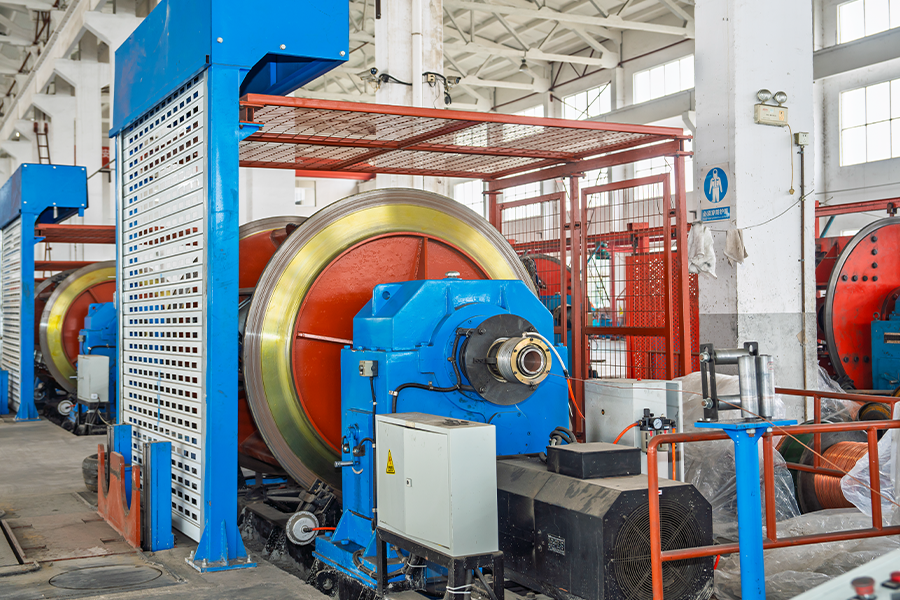

Il nostro processo produttivo va dalla preparazione delle materie prime alla trafilatura, cordatura, estrusione di isolante, cablaggio, estrusione di guaine e armatura dove richiesto, con ispezione dopo ogni fase del processo. I prodotti finali vengono testati rispetto ai requisiti del cliente e agli standard internazionali, inclusi i controlli della resistenza del conduttore, dell'integrità dell'isolamento e delle prestazioni della guaina.

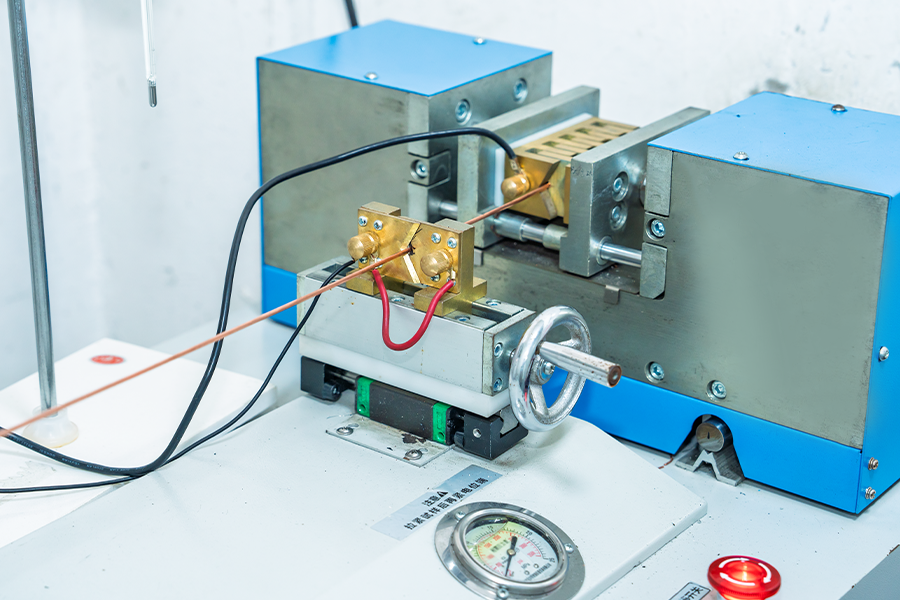

• Test di resistenza del conduttore per verificare le prestazioni di trasporto di corrente.
• Test di isolamento per integrità e prestazioni elettriche.
• Test della guaina per le proprietà fisiche ed elettriche.
• Test di tensione a 6,5 ​​kV CA per H1Z2Z2-K e 6,0 kV CA per costruzioni UL 4703.
• Test di propagazione della fiamma secondo EN 60332-1-2.

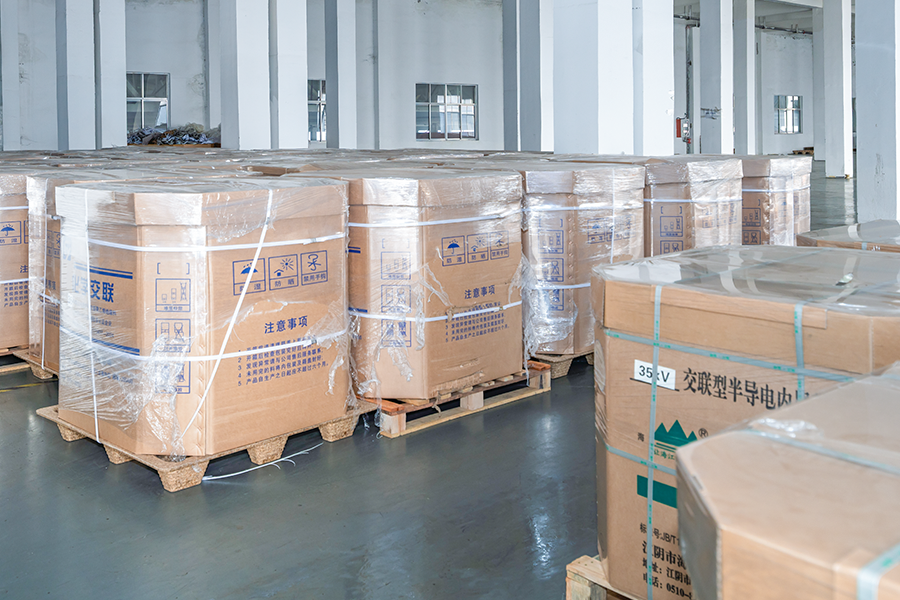

Gestiamo il nostro stabilimento e gestiamo la catena di fornitura internamente, mantenendo il controllo di qualità in ogni fase della produzione e supportando una pianificazione affidabile delle consegne. I nostri prodotti per cavi sono dotati delle certificazioni TÜV, IEC e UL appropriate per ciascuna famiglia e possiamo fornire la documentazione di certificazione applicabile alla costruzione ordinata.

Installazione, manutenzione e assistenza

I cavi solari sono progettati per l'esposizione diretta all'esterno e per lunghi intervalli di manutenzione, ma una corretta installazione ne protegge la durata di 25 anni. Si consiglia di rispettare i raggi di curvatura fissi e flessi, utilizzando connettori compatibili classificati per la stessa classe di tensione e cavi di supporto per evitare carichi puntuali sulla guaina.

• Mantenere un raggio di curvatura minimo del diametro complessivo pari a 4 volte nei percorsi fissi.
• Consentire un diametro complessivo di 5 volte maggiore nel punto in cui i cavi si flettono durante il movimento del tracker.
• Utilizzare fascette per cavi resistenti ai raggi UV ed evitare di serrare eccessivamente le transizioni dei vassoi.
• Ispezionare le condizioni della guaina nei punti di ingresso e nelle interfacce dei connettori durante la manutenzione programmata.
• Su richiesta è possibile includere nella fornitura lunghezze di cavo di ricambio e connettori adatti.

Informazioni che utilizziamo per configurare la tua soluzione

Per preparare la configurazione e il preventivo del cavo solare, lavoriamo sui dati elettrici e di installazione del progetto. Quanto più precisamente viene definito il punto di lavoro, tanto più direttamente possiamo abbinare la dimensione del conduttore, la famiglia di certificazione e l'ambito di fornitura.

Produciamo anche cavi di alimentazione e cavi in lega di alluminio per il lato CA degli impianti fotovoltaici e per infrastrutture elettriche più ampie, quindi un singolo progetto può essere fornito sia per i cavi CC che CA. È possibile sviluppare costruzioni personalizzate di cavi solari da disegni o campioni laddove un progetto richieda dimensioni o mescole di guaina non standard.

Domande frequenti

Qual è la differenza tra il cavo solare H1Z2Z2-K e UL 4703?

H1Z2Z2-K è una designazione europea TÜV EN50618 nominale di 1,5 kV CC e 1,0 kV CA, utilizzata nei sistemi fotovoltaici basati su IEC. UL 4703 PV Wire è la designazione nordamericana da 1.000/2.000 V, utilizzata nelle installazioni conformi a UL. Produciamo entrambe le famiglie e possiamo fornire costruzioni con doppia certificazione laddove un progetto abbraccia entrambi gli standard.

Quale sezione trasversale devo selezionare per una lunga tratta di stringhe CC?

La dimensione del conduttore è determinata dalla caduta di tensione piuttosto che dalla sola portata. Per i lunghi percorsi, in genere lavoriamo con la corrente massima della stringa, la lunghezza del cavo unidirezionale e una caduta di tensione target pari all'1–3% della tensione del sistema. Per queste corse vengono comunemente utilizzate le nostre costruzioni da 10 mm² a 35 mm² e possiamo calcolare la dimensione consigliata dai dati del progetto.

Potete fornire lunghezze e colori personalizzati dei cavi solari?

SÌ. Sviluppiamo e produciamo prodotti sulla base di disegni o campioni forniti dai clienti. I colori della guaina nera e rossa sono standard per l'identificazione della polarità e le lunghezze dei tamburi, il numero dei nuclei e i composti della guaina possono essere configurati in base ai requisiti del progetto.

Quali certificazioni portano i vostri cavi solari?

La nostra gamma di cavi solari comprende costruzioni certificate TÜV EN50618 H1Z2Z2-K, IEC 62930 e UL 4703. La certificazione applicabile dipende dalla specifica famiglia di prodotti ordinata e forniamo la documentazione corrispondente insieme alla consegna.

Come si garantisce la qualità di un ordine di cavi solari di grandi dimensioni?

Ispezioniamo dopo ogni processo di produzione e testiamo i prodotti finali rispetto ai requisiti del cliente e agli standard internazionali, compresi i test sulla resistenza dei conduttori, sull'isolamento e sulla guaina. Poiché gestiamo la nostra fabbrica e controlliamo la catena di fornitura internamente, i controlli di qualità vengono applicati in modo coerente sull'intera quantità dell'ordine.

Qual è la durata prevista dei vostri cavi solari?

Le nostre costruzioni di cavi solari utilizzano isolamento reticolato con fascio di elettroni e guaina ignifuga priva di alogeni selezionata per una durata prevista di 25 anni, corrispondente alla durata di progettazione di un sistema fotovoltaico. La durata effettiva dipende dalle pratiche di installazione, dall'esposizione ai raggi UV e dalla protezione meccanica lungo il percorso.
