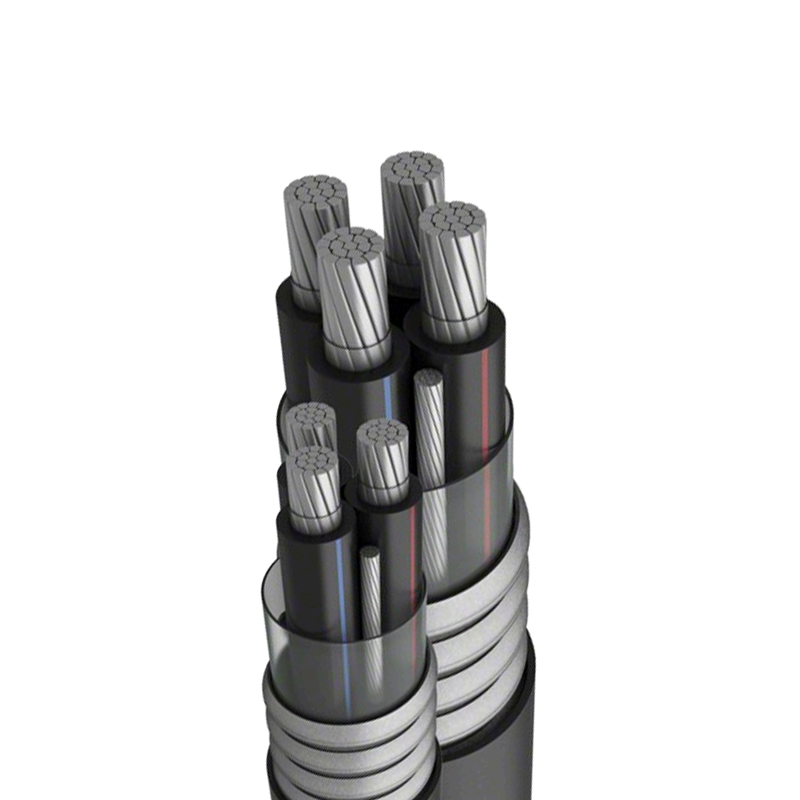

Cavo in lega di alluminio isolato in polietilene reticolato serie YJLHV 8030

Ottieni un preventivo personalizzato gratuito
Lancia il tuo progetto da un listino prezzi gratuito su misura per le tue esigenze.

·Cavo in lega di alluminio serie YJLHV 8030

-YJLHV è un cavo in lega di alluminio unipolare o multipolare isolato in polietilene reticolato a 90 ℃ ad alta flessibilità.
- È anche possibile produrre un cavo in lega di alluminio di tipo ignifugo di tipo WDZA-YJLHV in base alle esigenze del cliente.

·Norma di prodotto

Tensione nominale da 1 GB/T12706-2008 lkV (Um=1,2 KV) a 35 KV (Um=40,5 KV) cavo di alimentazione isolato estruso e accessori
2.GB/T19666-2005 Regole generali per fili e cavi ignifughi e resistenti al fuoco
Cavo 3.Q/320282 DDF029-2012 con conduttore in lega di alluminio serie 8000
Cavo di alimentazione con nucleo in lega di alluminio estruso e isolato da 4.GB/T 31840-2015 da 1 KV (Um = 1,2 KV) a 35 KV (Um = 40,5 KV)

·Caratteristiche del prodotto

1. Il conduttore in lega di alluminio serie 8030 sviluppato da noi stessi ha le caratteristiche di alta conduttività, buona resistenza alla degenerazione della cera, elevata flessibilità, alta estensione, basso rimbalzo e connessione stabile e le sue prestazioni superano i requisiti prestazionali dello standard ASTMB800-05.
2. La lega di alluminio ad alta resistenza della serie 5000 è forte e resistente, con buone prestazioni di flessione ed eccellenti schermature;
3.Il cavo non contiene elementi di metalli pesanti, protezione ambientale verde, prestazioni ignifughe raggiungono la classe A di ritardante di fiamma a basso fumo senza alogeni.
4. Il cavo può essere posizionato all'interno, direttamente interrato nel muro e nell'ambiente asciutto del tunnel, leggero, risparmiando sui costi di installazione del ponte, ecc. e ha diverse modalità di pipeline
5.Imposta le stesse prestazioni.

Tabella parametri tecnici

·Tabella 1, tabella dei parametri fisici del cavo in lega di alluminio YJLHV YJLHY-1 ~3kv

Nominaleee sezione (mm²)	Diametro esterno approssimativo del cavo (mm)							Peso approssimativo del cavo (kg/km)
Nominaleee sezione (mm²)	2 Nuclei	3 Nuclei	4 Nuclei	31 Nuclei	5 Nuclei	41 Nuclei	3 2 Nuclei	2 Nuclei	3 Nuclei	4 Nuclei	31 Nuclei	5 Nuclei	41 Nuclei	3 2 Nuclei
10	17.6	20.5	21.9	21.3	23.4	23.0	22.4	132	174	220	203.1	272	253	237
16	19.7	22.7	24.3	23.7	26.1	25.8	25.2	180	242	307	285	359	359	337
25	21.7	26.1	28.2	27.3	30.4	29.8	28.9	260	355	454	418	529	529	489
35	24.9	28.3	30.3	29.1	33.1	32.0	30.6	331	457	587	517	661	661	595
50	26.9	31.5	33.1	32.8	36.1	35.0	33.7	445	621	804	717	916	916	826
70	29.39	34.3	37.5	35.5	40.9	39.5	37.7	582	819	1063	944	1218	1218	1094
95	33.5	37.3	40.8	39.0	44.7	43.4	41.6	741	1051	1369	1228	1582	1582	1430
120	35.2	41.0	44.9	43.2	49.3	48.1	46.4	917	1309	1709	1548	1984	1984	1817
150	38.6	44.6	49.0	46.2	53.9	51.8	49.2	1117	1601	2094	1837	2382	2382	2118
185	42.0	49.6	54.6	51.3	64.3	57.6	54.5	1367	1967	2577	2276	2946	2946	2642
240	46.6	55.0	64.8	56.8	71.1	68.2	64.6	1724	2491	3422	2880	3893	3893	3493
300	516	63.9	70.1	66.0	77.0	73.9	70.1	2099	3195	4170	3682	4750	4750	4264
400	56.0	71.2	78.3	73.6	86.2	82.6	78.2	2892	4152	5434	4755	6131	6131	5454
500	67.0	78.8	86.8	81.5	95.6	91.6	86.6	3558	5128	6723	5899	7589	7589	6768
630	74.0	87.6	87.6	90.2	106.7	101.7	95.7	4408	6375	8370	7322	9415	9415	8370

·Tabella 2. Misuratore di corrente per cavo in lega di alluminio YJLHV YJLHY-1 ~3 kV

Nominaleee sezione	Approssimativo diametro esterno di conduttore	Nominaleee isolamento spessore lkv	1,8/3 nominale isolamento spessore	DC resistenza a 20 ℃	Capacità di carico
					2 core		3~5 core
					2 core		3~5 core
mm2	mm	mm	mm	≤2/km	A	A	A	A
10	3.80	0.7	2.0	3.08	67	83	57	70
16	4.80	0.7	2.0	191	86	106	75	91
25	6.00	0.9	2.0	1.21	114	138	100	117
35	6.60	0.9	2.0	0.868	137	165	120	138
50	7.70	1.0	2.0	0.641	171	197	149	170
70	9.22	1.1	2.0	0.443	217	239	189	207
95	10.90	1.1	2.0	0.320	268	292	234	250
120	12.30	1.2	2.0	0.253	314	334	274	281
150	13.50	1.4	2.0	0.206	360	371	308	318
185	15.30	1.6	2.0	0.164	417	419	360	361
240	17.40	1.7	2.0	0.125	496	499	428	419
300	19.50	1.8	2.0	0.100	582	581	496	472
400	22.00	2.0	2.0	0.0778	673	663	582	541
500	26.00	2.2	2.0	0.0605	781	764	702	626
630	30.20	2.4	2.0	0.0469	930	901	833	711
Temperatura ambiente/Profondità interrata 0,7 m					30 ℃	20 ℃	30 ℃	20 ℃
Massima temperatura operativa del conduttore					90℃
