Cavo di alimentazione isolato XLPE per tensione nominale 3,6/6 kV~26/35 kV

Ottieni un preventivo personalizzato gratuito
Lancia il tuo progetto da un listino prezzi gratuito su misura per le tue esigenze.

Tipo e nome del cavo

Digitare		Applicazione
Sì	Potenza con guaina in pvc isolata XLPE con nucleo in rame Cavo	Interni, tunnel, fosse di cavi e altri luoghi non possono resistere a forze meccaniche esterne. I cavi unipolari non possono essere posati nella gestione magnetica. Interni, tunnel, trincee per cavi o posa interrata possono resistere a determinate forze meccaniche esterne, ma non possono sopportare grandi tensioni. Il dragaggio di trincee per cavi o gallerie in ambienti interni, ecc., può resistere alla forza meccanica esterna e a determinate tensioni.
YJLV	Nucleo in alluminio XLPE isolato con guaina in PVC Cavo di alimentazione
VY	Nucleo in rame XLPE isolato con guaina in polietilene Cavo di alimentazione
YJLY	Polietilene isolato XLPE con nucleo in alluminio Cavo di alimentazione rivestito
Yv22	Cintura in acciaio isolata XLPE con nucleo in rame PVC armato Cavo di alimentazione rivestito
YJLV22	Cintura in acciaio isolata XLPE con nucleo in alluminio corazzato Cavo di alimentazione rivestito in PVC
YIV23	Cintura in acciaio isolata XLPE con nucleo in rame corazzato Cavo di alimentazione con guaina in polietilene
YILV23	Cintura in acciaio isolata XLPE con nucleo in alluminio corazzato Cavo di alimentazione con guaina in polietilene
YJV32	Filo di acciaio fine isolato XLPE con anima in rame Cavo di alimentazione rivestito in PVC armato
YJLV32	Filo di acciaio fine isolato XLPE con anima in alluminio Cavo di alimentazione rivestito in PVC armato
YJV33	Filo di acciaio fine isolato XLPE con anima in rame Cavo di alimentazione con guaina in polietilene armato
YJLV33	Filo di acciaio fine isolato XLPE con anima in alluminio Cavo di alimentazione con guaina in polietilene armato

Gamma di produzione di cavi

Digitare	Nuclei	Tensione nominale kV
		3,6/6	6/66/10	8,7/10 8,7/15	12/20	18/20 18/30	21/35	26/35
		Sezione nominale mm2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Nota: il cavo armato unipolare è adatto per sistemi CC, non per sistemi CA, deve utilizzare uno strato armato di materiale non magnetico o utilizzare misure di isolamento magnetico.

Costruzione del cavo

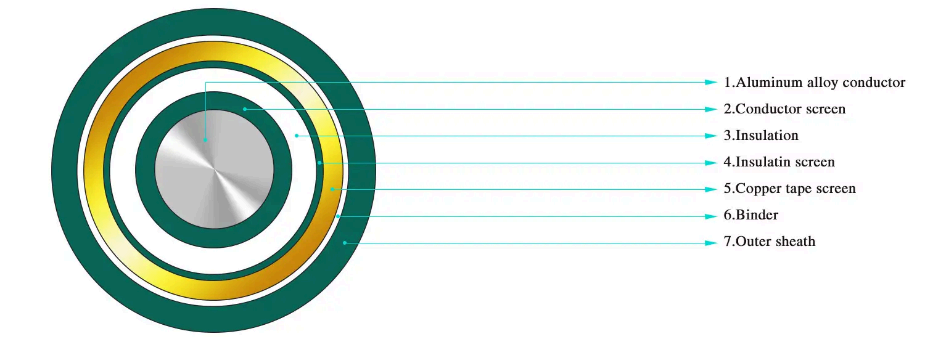

·Cavo elettrico isolante unipolare XLPE per tensione nominale da 3,6/6 kV~26/35 kV

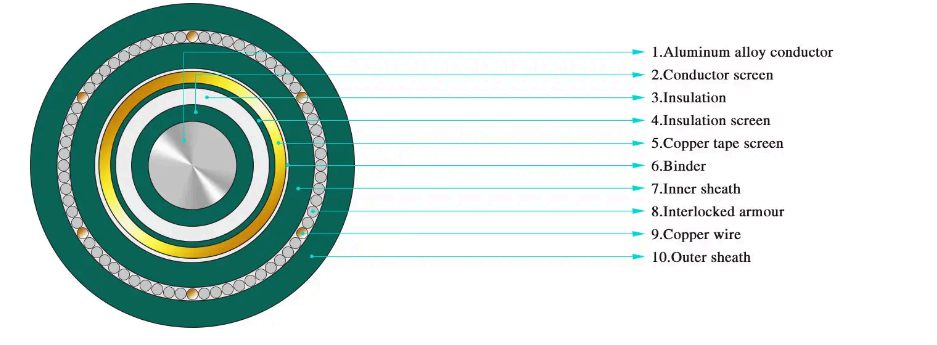

·Cavo elettrico armato unipolare del filo di acciaio dell'isolamento del centro XLPE per tensione nominale da 3,6/6kV~26/35kV

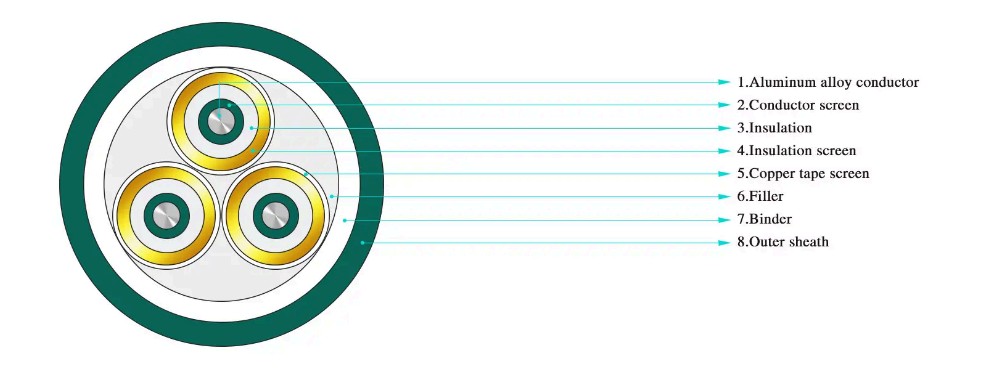

·Cavo elettrico con isolamento XLPE a tre nuclei per tensione nominale da 3,6/6 kV~26/35 kV

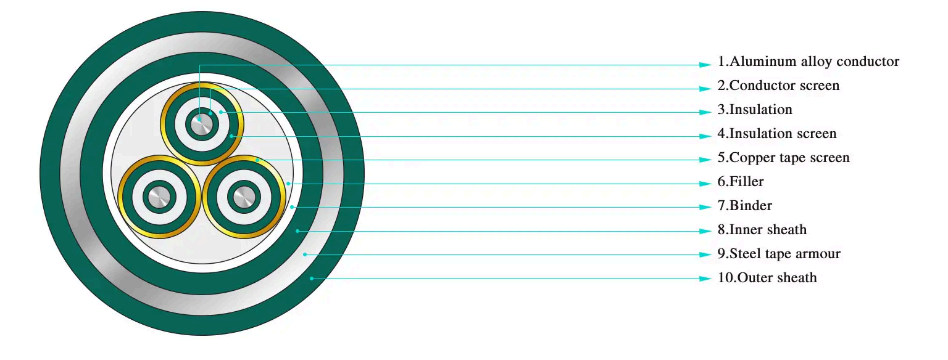

·Cavo elettrico armato con nastro d'acciaio isolante a tre conduttori XLPE per tensione nominale da 3,6/6 kV~26/35 kV

·Cavo elettrico corazzato a tre conduttori in filo di acciaio isolante XLPE per tensione nominale da 3,6/6kV~26/35kV

Tipo e nome del cavo

Nominale croce- sezionale zona mm 2	Spessore dell'isolamento mm	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Nel complesso circa diametro mm	Calcolato peso del cavo		ca nel complesso diametro mm	Calcolato peso di cavo		ca nel complesso diametro mm	Calcolato peso di cavo
		Nel complesso circa diametro mm	YJV YJY	YJLV YJLY	ca nel complesso diametro mm	YJV22 YJV22	YJLV23 YJLV23	ca nel complesso diametro mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
